PX大扭矩行星減速機特點：
方形外殼，法蘭連接，結構更緊湊，大跨距軸承設計，確保最大的抗扭剛性和輸出承載能力。
PX行星減速機技術參數：
| 型號 |
|
PX190 |
PX240 |
PX285 |
PX330 |
PX400 |
減速比 |
級 |
| 額定輸出扭矩 |
Nm |
-- |
-- |
-- |
-- |
-- |
3 |
1 |
| 2086.7 |
3706.4 |
6398.5 |
10170.8 |
16091.8 |
4 |
| 1550 |
3027.4 |
5336.3 |
8313.3 |
16091.8 |
5 |
| 940.7 |
1836.5 |
3175.4 |
5043.4 |
7506.3 |
8 |
| - - |
1800 |
- - |
- - |
- - |
10 |
| -- |
-- |
-- |
- - |
- - |
9 |
2 |
| -- |
-- |
-- |
- - |
- - |
12 |
| -- |
-- |
-- |
- - |
- - |
15 |
| 2086.7 |
3706.4 |
6398.5 |
10170.8 |
16091.8 |
16 |
| 2086.7 |
3706.4 |
6398.5 |
10170.8 |
16091.8 |
20 |
| 1550 |
3027.3 |
5236.3 |
8313.3 |
12414.0 |
25 |
| 2086.7 |
3706.4 |
6398.5 |
10170.8 |
16091.8 |
32 |
| 1550 |
3027.3 |
5236.3 |
8313.3 |
12414.0 |
40 |
| 940.7 |
1836.5 |
3175.4 |
5043.4 |
7506.3 |
64 |
| 2086.7 |
-- |
-- |
-- |
-- |
60 |
3 |
| 2086.7 |
3706.4 |
6398.5 |
10170.8 |
16091.8 |
80 |
| 2086.7 |
3706.4 |
6398.5 |
10170.8 |
16091.8 |
100 |
| 1550 |
3027.3 |
5236.3 |
8313.3 |
12414.0 |
120/125 |
| 2086.7 |
3706.3 |
6398.5 |
10170.8 |
16091.8 |
160 |
| 1550 |
3027.3 |
5236.3 |
8313.3 |
12414 |
200 |
| 2086.7 |
3706.4 |
6398.5 |
10170.8 |
16091.8 |
256 |
| 1550 |
3027.3 |
5236.3 |
8313.3 |
12414.0 |
320 |
| 940.7 |
1836.5 |
3175.4 |
5043.4 |
7506.3 |
512 |
| 故障停止扭矩 |
Nm |
T2Not=2T2N |
| 型號 |
|
PX190 |
PX240 |
PX285 |
PX330 |
PX400 |
型號 |
|
最大徑向力 |
N |
4200 |
6750 |
9550 |
9200 |
15800 |
|
|
最大軸向力 |
N |
3400 |
6500 |
7800 |
8500 |
11500 |
|
|
滿載效率 |
% |
96 |
1 |
| 94 |
2 |
| 90 |
3 |
|
平均壽命 |
h |
20000 |
|
|
重量 |
Kg |
34+5 |
59+12 |
87+26 |
115+30 |
195+55 |
1 |
| 37+5 |
75.5+12 |
110+26 |
160+30 |
285+55 |
2 |
| 42.5+4 |
80+9 |
128+12 |
190+26 |
330+30 |
3 |
| 回程間隙 |
|
arcmin(分) |
PX190 |
PX240 |
PX285 |
PX330 |
PX400 |
級 |
| 精密 |
<12 |
<10 |
<10 |
<10 |
<10 |
1 |
| 標準 |
<12 |
<10 |
<10 |
<10 |
<10 |
1 |
| 精密 |
<15 |
<18 |
<18 |
<18 |
<18 |
2 |
| 標準 |
<15 |
<18 |
<18 |
<18 |
<18 |
2 |
| 精密 |
<22 |
<22 |
<22 |
<22 |
<22 |
3 |
| 標準 |
<22 |
<22 |
<22 |
<22 |
<22 |
3 |
| |
|
PX190 |
PX240 |
PX285 |
PX330 |
PX400 |
| 抗扭鋼性 |
Nm/arcmin |
66.7 |
123.3 |
213.3 |
339.0 |
536.4 |
| 噪音 |
dB(A) |
70 |
70 |
70 |
70 |
70 |
| 最大輸入速度 |
min-1 |
6000 |
5000 |
5000 |
4500 |
3800 |
| 額定輸入速度 |
min-1 |
2500 |
2000 |
2000 |
2000 |
2000 |

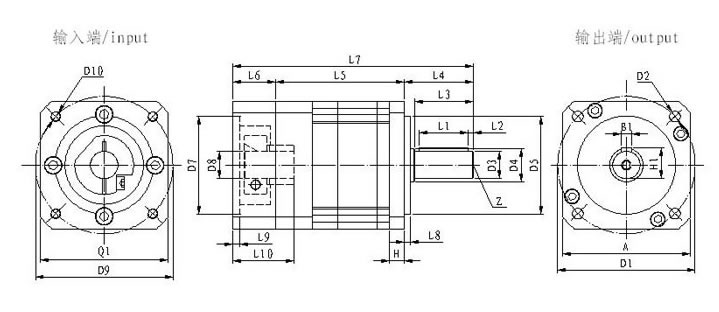

PX行星減速機標準尺寸：
| |
產品型號 |
|
PX190 |
PX240 |
PX285 |
PX330 |
PX400 |
| |
級 |
|
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
| A |
安裝法蘭邊長 |
□ |
190 |
240 |
285 |
330 |
400 |
| D1 |
安裝孔分布圓 |
|
215 |
265 |
315 |
370 |
425 |
| D2 |
安裝螺孔 |
4× |
φ13.5 |
φ18 |
φ18 |
φ22 |
φ22 |
| D3 |
輸出軸徑 |
h6 |
50 |
65 |
70 |
80 |
90 |
| D4 |
輸出軸肩 |
|
60 |
75 |
85 |
90 |
100 |
| D5 |
定位凸臺直徑 |
h7 |
160 |
225 |
250 |
290 |
350 |
| D7 |
定位圓直徑 |
H7 |
114.3 |
114.3 |
114.3 |
180 |
114.3 |
114.3 |
230 |
180 |
180 |
250 |
230 |
230 |
300 |
250 |
250 |
| D8 |
電機軸徑 |
F7 |
35 |
35 |
35 |
42 |
35 |
35 |
55 |
42 |
42 |
60 |
55 |
55 |
80 |
60 |
60 |
| D9 |
電機安裝孔分布圓 |
|
200 |
200 |
200 |
215 |
200 |
200 |
265 |
215 |
215 |
300 |
265 |
265 |
350 |
300 |
300 |
| D10 |
安裝螺孔雀 |
|
M12*30 |
M12*30 |
M12*30 |
M12*30 |
M12*30 |
M12*30 |
M12*30 |
M12*30 |
M12*30 |
M16*40 |
M12*30 |
M12*30 |
M16*40 |
M16*40 |
M16*40 |
| Q1 |
輸入法蘭 |
□ |
176 |
176 |
176 |
240 |
176 |
176 |
285 |
240 |
240 |
330 |
285 |
285 |
400 |
330 |
330 |
| L1 |
鍵長 |
|
70 |
85 |
95 |
100 |
115 |
| L2 |
鍵到軸端距離 |
|
5 |
7.5 |
7.5 |
10 |
10 |
| L3 |
軸長(自定位圓) |
|
80 |
100 |
110 |
120 |
135 |
| L4 |
軸長(自端面) |
|
90 |
113 |
123 |
133 |
150 |
| L5 |
軀體長 |
|
186 |
234 |
270.5 |
185.5 |
255.5 |
303.5 |
211 |
277 |
350 |
241 |
333 |
427 |
287 |
393 |
498 |
| L6 |
法蘭厚度 |
|
57 |
57 |
57 |
78 |
57 |
57 |
100 |
78 |
78 |
130 |
100 |
100 |
160 |
130 |
130 |
| L7 |
減速機總長 |
|
333 |
381 |
417.5 |
316.5 |
425.5 |
473.5 |
434 |
478 |
548 |
504 |
566 |
660 |
597 |
673 |
778 |
| L8 |
定位凸臺厚度 |
|
8 |
8 |
8 |
8 |
10 |
| L9 |
電機定位深度 |
|
4 |
4 |
4 |
6.5 |
6.5 |
6.5 |
6.5 |
6.5 |
6.5 |
8 |
6.5 |
6.5 |
8 |
8 |
8 |
| L10 |
電機軸長 |
|
80 |
80 |
80 |
85 |
80 |
80 |
110 |
85 |
85 |
140 |
110 |
110 |
170 |
110 |
110 |
| B1 |
鍵寬 |
|
14 |
18 |
20 |
22 |
25 |
| H1 |
鍵高 |
|
53.5 |
69 |
74.5 |
85 |
95 |
| Z |
定位孔 |
|
M12×26 |
M12×26 |
M16×30 |
M16×30 |
M16×30 |
| H |
定位法蘭厚度 |
|
26 |
25 |
25 |
25 |
35 |
| B2 |
輸入鍵槽高 |
js9 |
-- |
-- |
-- |
12 |
-- |
-- |
16 |
12 |
12 |
18 |
16 |
16 |
22 |
18 |
18 |
| H2 |
輸入鍵槽寬 |
|
-- |
-- |
-- |
45.3 |
-- |
-- |
59.3 |
45.3 |
45.3 |
64.4 |
59.3 |
59.3 |
85.4 |
64.4 |
64.4 |
角標<1>在輸出轉速100rpm時,作用于輸出中心位置之容許徑向力和軸向力
L6=適配器長度,電機不同,L10的尺寸會有所變化,適配器將不同
有標<2>i=10時,L7=304.
